直線電機定位平臺

上銀提供多樣化的定位平臺，如單軸、X-Y雙軸、橋式、龍門及X-Y-Z三軸直交機器人，以滿足各種自動化應用的需求。多樣化的定位平臺已廣泛應用在各個技術領域，如光學檢測、雷射加工、膠材涂布、金屬加工及其他自動化生產設備。豐富的規格及快速客制化的能力，能充分滿足客戶大量生產、縮短產品開發時程及嚴格使用環境等高規格的要求。

直線電機由動子，定子，底座，動子座，讀頭，直線導軌，位置反饋系統（光柵尺），原點，防撞器，極限開關，拖鏈裝置組成。

HIWIN標準單軸定位平臺提供快速、精確的定位，而線性馬達直接驅動更可達到長行程的應用，若有防塵保護的需求，還有金屬外蓋以及防塵護套的選搭。


上銀直線電機SSA系列

HIWIN  MIKROSYSTEM單軸直線電機平臺優勢

SSA直線電機特性說明

交期短

使用簡單

高CP值

內含暢銷機種驅動器

高加速度和速度，達到螺桿達不到的快速移動

可以支援長行程

可以做支援復數動子

鋁擠底座：鋁擠素材一體成形，5種尺寸寬度

上蓋板：保護機臺內部，高安全

端蓋板：把手設計，好搬運
● 高磁力優化設計與高速度響應頻寬(3.2kHz)搭配，將線馬性能發揮到極致。
● 隱藏式編碼器及限位感測器較不受環境因素影響。
● 雷射精度補償標準出貨。

SSA直線電機應用產業：自動化，電子產業，半導體業，激光行業，包裝業，印刷行業，太陽能行業，鋰電池行業，面板行業，服裝行業
比如：可廣泛應用于數控機床，點膠機、電子與半導體設備、雷射LCD修補機、醫療器械、雷射切割機、精密檢測儀器、水刀應用、TFT面板檢測機、PCB雷射檢測、蛇腹壽命測試機、PCB板光學檢測機、PCB鉆孔機、安全帶加速度測試機、晶圓搬送手臂、光罩檢查設備、LCD裸片檢查機、CCD鏡頭上件機，激光行業，半導體行業，3C手機關聯設備，以及物流傳輸系統和軌道交通，晶圓檢測、IC陣列封裝和檢測、焊線機、固晶機，分選機、激光打標、切割、倒裝芯片，DNA /基因提取、微型陣列、藥物配置生產，CNC磨床、電加工切割，檢測系統，光學顯微鏡、視覺影像系統，LCD/TFT，檢測系統、激光打標、激光切割，印刷、自動化生產、接口生產、分配注射系統、行李生產制造等。直線電機實際已經使用在中國、日本、美國，韓國、德國、奧地利、泰國等國家。

上銀直線電機SSA系列：LMSSA-20C100-1-800
直線電機內部結構說明：
鐵心式直線電機
●大推力密度直線電機俱有限空間內推力最大化,適合高動態響應
●高品質磁鐵俱有耐溫高\穩定佳優勢。
●搭配E1驅動器速度漣波補償功能可達到1%(10mm/s)以下之速度誤差表現。

無鐵心式直線電機
● 無鐵心式動子慣量低，適合慢速掃描/量測應用。
● 雙層高品質磁鐵搭配磁路優化設計，磁場強度更集中。

單軸直線電機平臺
推力增加33%、最快交期3天  密封性更佳
直線電機平臺+ E1高性能驅動器=速度漣波<1% @250mm/s
                                                   找電機角移動量<15um @50kg

上銀直線電機：LMSSA-20C100-1-800
●復數動子提高生產效率
●搭配霍爾編碼器更經濟實惠
●搭配HIWIN驅動器更顯優異表現

黑銀雙色選擇
結構增強不怕重負載、密封性佳
HIWIN單軸直線電機平臺具業界同級最窄寬度、最大推力高密封性適用于class 1000環境搭配E1高效能驅動器可實現低速度鏈波、免調適真龍門門雙驅同動等特性。適合應用于高加減速高精度之點對點運動，龍門]雙驅運動及曲線連續掃描運動。


SSA直線電機形式鐵心式LMSA和無鐵心U型LMC

最窄底部寬度80mm
最大瞬間推力2048N
最大速度5m/s
最大加速度10G
最佳重現精度+/-1um
有效行程200mm-2700mm
5種尺寸寬度，標準/密封式蓋板選項
6種編碼器選擇

●高推力 ： 同級別最高推力             ●窄邊寬 ：同級別最窄底座
●高剛性結構：高乘載荷重        ●低速度漣波：補償后速度漣波≦1%@250mm/s
●優異的龍控制 ：僅透過兩臺驅動器聯機即可做真龍門控制
●追隨誤差?。?nbsp;加減速，追隨誤差≤0.02mm

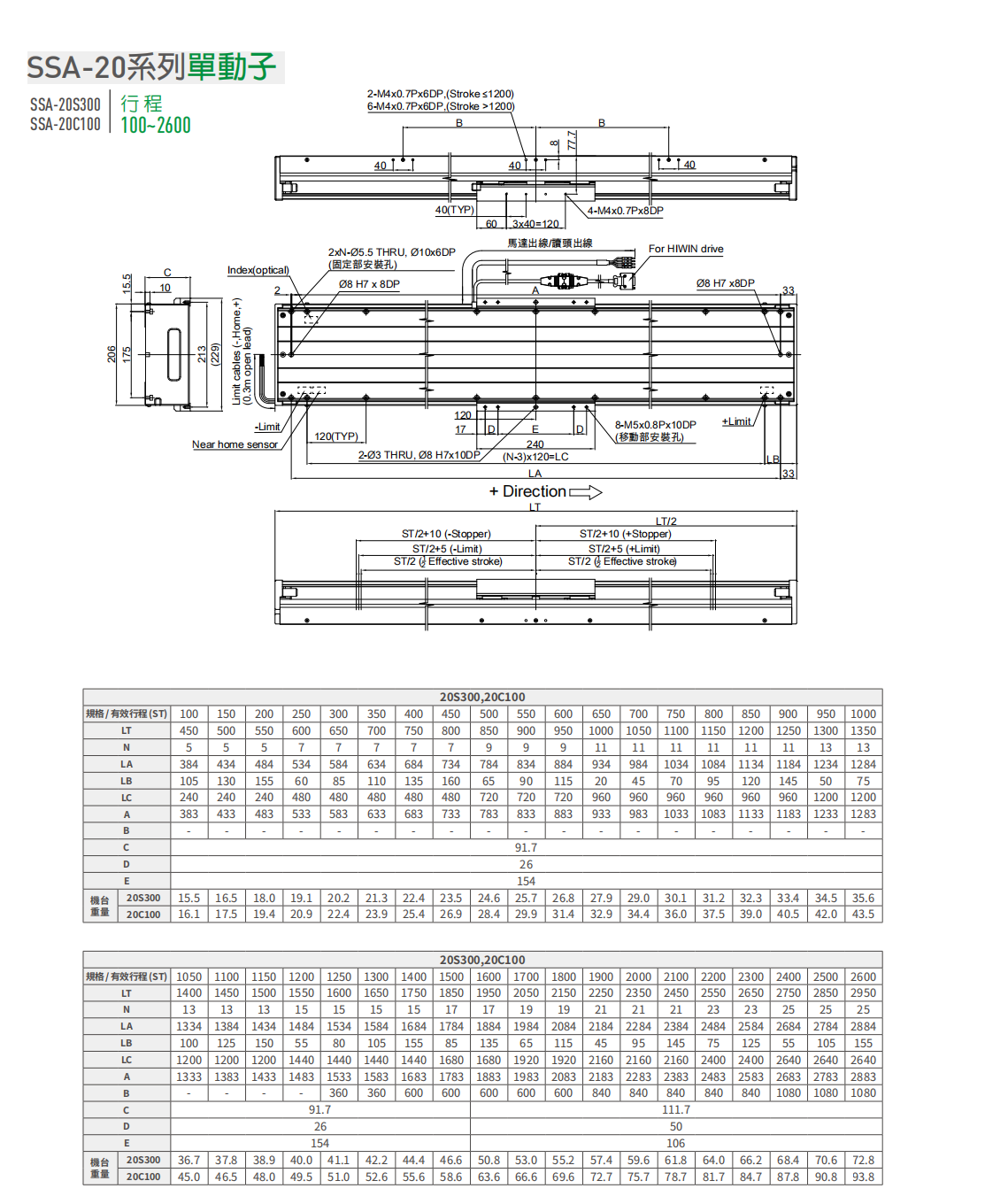

LMSSA-20C100-1-800 底座寬206mm, 組合高度111.7mm，總長1150mm，移動部重量3.9kg，機臺重量37.5kg，
連續推力：91N，瞬間推力：364N。
重現精度±1μm，絕對精度±2μm，出貨時鎖附在花崗巖上進行測量。
HIWIN精度保證與室溫23°C±1°C量測。

上銀直線電機SSA系列應用實例：
①3C自動化 AOI： 點對點快速移動    高重現精度±1um     搭配HIWIN驅動器達到真龍門同動功能
②晶圓搬運自動化： 多動子勻速運動，確保晶圓行走穩定。
③高速取放裝置：多動子高響應運動，大幅增加產能及穩定品質。
④高速檢測/量測設備：透過龍門雙驅達到快速精確定位效果。
⑤高效組裝/點膠多工位自動化：多動子同步工作，大幅增加產能及空間利用率。
⑥鋰電池行業： 高密封性      防止激光造成粉塵異物入侵       高加減速       追隨誤差≤0.02mm迭片      更有效率
⑦SMT高速貼片機：整體尺寸小     雙工位更顯效率       高加速度≧3.5G      快速整定≤10ms
⑧長行程噴繪機：大負載     速度≧ 3m/s      加速度≧2G      搭配HIWIN驅動器達到勻速段速度波動優化


上銀直線電機LMSSA-200全系列型號：
有鐵心系列：
200寬300推力-單滑塊        200寬500推力-單滑塊       200寬700推力-單滑塊
LMSSA-20S300-1-100 ， LMSSA-20S500-1-100 ， LMSSA-20S700-1-100
LMSSA-20S300-1-150 ， LMSSA-20S500-1-150 ， LMSSA-20S700-1-150
LMSSA-20S300-1-200 ， LMSSA-20S500-1-200 ， LMSSA-20S700-1-200
LMSSA-20S300-1-250 ， LMSSA-20S500-1-250 ， LMSSA-20S700-1-250
LMSSA-20S300-1-300 ， LMSSA-20S500-1-300 ， LMSSA-20S700-1-300
LMSSA-20S300-1-350 ， LMSSA-20S500-1-350 ， LMSSA-20S700-1-350
LMSSA-20S300-1-400 ， LMSSA-20S500-1-400 ， LMSSA-20S700-1-400
LMSSA-20S300-1-450 ， LMSSA-20S500-1-450 ， LMSSA-20S700-1-450
LMSSA-20S300-1-500 ， LMSSA-20S500-1-500 ， LMSSA-20S700-1-500
LMSSA-20S300-1-550 ， LMSSA-20S500-1-550 ， LMSSA-20S700-1-550
LMSSA-20S300-1-600 ， LMSSA-20S500-1-600 ， LMSSA-20S700-1-600
LMSSA-20S300-1-650 ， LMSSA-20S500-1-650 ， LMSSA-20S700-1-650
LMSSA-20S300-1-700 ， LMSSA-20S500-1-700 ， LMSSA-20S700-1-700
LMSSA-20S300-1-750 ， LMSSA-20S500-1-750 ， LMSSA-20S700-1-750
LMSSA-20S300-1-800 ， LMSSA-20S500-1-800 ， LMSSA-20S700-1-800
LMSSA-20S300-1-850 ， LMSSA-20S500-1-850 ， LMSSA-20S700-1-850
LMSSA-20S300-1-900 ， LMSSA-20S500-1-900 ， LMSSA-20S700-1-900
LMSSA-20S300-1-950 ， LMSSA-20S500-1-950 ， LMSSA-20S700-1-950
LMSSA-20S300-1-1000 ， LMSSA-20S500-1-1000 ， LMSSA-20S700-1-1000
LMSSA-20S300-1-1050 ， LMSSA-20S500-1-1050 ， LMSSA-20S700-1-1050
LMSSA-20S300-1-1100 ， LMSSA-20S500-1-1100 ， LMSSA-20S700-1-1100
LMSSA-20S300-1-1150 ， LMSSA-20S500-1-1150 ， LMSSA-20S700-1-1150
LMSSA-20S300-1-1200 ， LMSSA-20S500-1-1200 ， LMSSA-20S700-1-1200
LMSSA-20S300-1-1250 ， LMSSA-20S500-1-1250 ， LMSSA-20S700-1-1250
LMSSA-20S300-1-1300 ， LMSSA-20S500-1-1300 ， LMSSA-20S700-1-1300
LMSSA-20S300-1-1400 ， LMSSA-20S500-1-1400 ， LMSSA-20S700-1-1400
LMSSA-20S300-1-1500 ， LMSSA-20S500-1-1500 ， LMSSA-20S700-1-1500
LMSSA-20S300-1-1600 ， LMSSA-20S500-1-1600 ， LMSSA-20S700-1-1600
LMSSA-20S300-1-1700 ， LMSSA-20S500-1-1700 ， LMSSA-20S700-1-1700
LMSSA-20S300-1-1800 ， LMSSA-20S500-1-1800 ， LMSSA-20S700-1-1800
LMSSA-20S300-1-1900 ， LMSSA-20S500-1-1900 ， LMSSA-20S700-1-1900
LMSSA-20S300-1-2000 ， LMSSA-20S500-1-2000 ， LMSSA-20S700-1-2000
LMSSA-20S300-1-2100 ， LMSSA-20S500-1-2100 ， LMSSA-20S700-1-2100
LMSSA-20S300-1-2200 ， LMSSA-20S500-1-2200 ， LMSSA-20S700-1-2200
LMSSA-20S300-1-2300 ， LMSSA-20S500-1-2300 ， LMSSA-20S700-1-2300
LMSSA-20S300-1-2400 ， LMSSA-20S500-1-2400 ， LMSSA-20S700-1-2400
LMSSA-20S300-1-2500 ， LMSSA-20S500-1-2500 ，
LMSSA-20S300-1-2600



200寬300推力-雙滑塊        200寬500推力-雙滑塊        200寬700推力-雙滑塊
LMSSA-20S300-2-100 ， LMSSA-20S500-2-100 ， LMSSA-20S700-2-100
LMSSA-20S300-2-150 ， LMSSA-20S500-2-150 ， LMSSA-20S700-2-150
LMSSA-20S300-2-200 ， LMSSA-20S500-2-200 ， LMSSA-20S700-2-200
LMSSA-20S300-2-250 ， LMSSA-20S500-2-250 ， LMSSA-20S700-2-250
LMSSA-20S300-2-300 ， LMSSA-20S500-2-300 ， LMSSA-20S700-2-300
LMSSA-20S300-2-350 ， LMSSA-20S500-2-350 ， LMSSA-20S700-2-350
LMSSA-20S300-2-400 ， LMSSA-20S500-2-400 ， LMSSA-20S700-2-400
LMSSA-20S300-2-450 ， LMSSA-20S500-2-450 ， LMSSA-20S700-2-450
LMSSA-20S300-2-500 ， LMSSA-20S500-2-500 ， LMSSA-20S700-2-500
LMSSA-20S300-2-550 ， LMSSA-20S500-2-550 ， LMSSA-20S700-2-550
LMSSA-20S300-2-600 ， LMSSA-20S500-2-600 ， LMSSA-20S700-2-600
LMSSA-20S300-2-650 ， LMSSA-20S500-2-650 ， LMSSA-20S700-2-650
LMSSA-20S300-2-700 ， LMSSA-20S500-2-700 ， LMSSA-20S700-2-700
LMSSA-20S300-2-750 ， LMSSA-20S500-2-750 ， LMSSA-20S700-2-750
LMSSA-20S300-2-800 ， LMSSA-20S500-2-800 ， LMSSA-20S700-2-800
LMSSA-20S300-2-850 ， LMSSA-20S500-2-850 ， LMSSA-20S700-2-850
LMSSA-20S300-2-900 ， LMSSA-20S500-2-900 ， LMSSA-20S700-2-900
LMSSA-20S300-2-950 ， LMSSA-20S500-2-950 ， LMSSA-20S700-2-950
LMSSA-20S300-2-1000 ， LMSSA-20S500-2-1000 ， LMSSA-20S700-2-1000
LMSSA-20S300-2-1050 ， LMSSA-20S500-2-1050 ， LMSSA-20S700-2-1050
LMSSA-20S300-2-1100 ， LMSSA-20S500-2-1100 ， LMSSA-20S700-2-1100
LMSSA-20S300-2-1150 ， LMSSA-20S500-2-1150 ， LMSSA-20S700-2-1150
LMSSA-20S300-2-1200 ， LMSSA-20S500-2-1200 ， LMSSA-20S700-2-1200
LMSSA-20S300-2-1250 ， LMSSA-20S500-2-1250 ， LMSSA-20S700-2-1250
LMSSA-20S300-2-1300 ， LMSSA-20S500-2-1300 ， LMSSA-20S700-2-1300
LMSSA-20S300-2-1400 ， LMSSA-20S500-2-1400 ， LMSSA-20S700-2-1400
LMSSA-20S300-2-1500 ， LMSSA-20S500-2-1500 ， LMSSA-20S700-2-1500
LMSSA-20S300-2-1600 ， LMSSA-20S500-2-1600 ， LMSSA-20S700-2-1600
LMSSA-20S300-2-1700 ， LMSSA-20S500-2-1700 ， LMSSA-20S700-2-1700
LMSSA-20S300-2-1800 ， LMSSA-20S500-2-1800 ， LMSSA-20S700-2-1800
LMSSA-20S300-2-1900 ， LMSSA-20S500-2-1900 ，
LMSSA-20S300-2-2000 ， LMSSA-20S500-2-2000 ，






200寬100推力-單滑塊        200寬200推力-單滑塊
LMSSA-20C100-1-100 ， LMSSA-20C200-1-100
LMSSA-20C100-1-150 ， LMSSA-20C200-1-150
LMSSA-20C100-1-200 ， LMSSA-20C200-1-200
LMSSA-20C100-1-250 ， LMSSA-20C200-1-250
LMSSA-20C100-1-300 ， LMSSA-20C200-1-300
LMSSA-20C100-1-350 ， LMSSA-20C200-1-350
LMSSA-20C100-1-400 ， LMSSA-20C200-1-400
LMSSA-20C100-1-450 ， LMSSA-20C200-1-450
LMSSA-20C100-1-500 ， LMSSA-20C200-1-500
LMSSA-20C100-1-550 ， LMSSA-20C200-1-550
LMSSA-20C100-1-600 ， LMSSA-20C200-1-600
LMSSA-20C100-1-650 ， LMSSA-20C200-1-650
LMSSA-20C100-1-700 ， LMSSA-20C200-1-700
LMSSA-20C100-1-750 ， LMSSA-20C200-1-750
LMSSA-20C100-1-800 ， LMSSA-20C200-1-800
LMSSA-20C100-1-850 ， LMSSA-20C200-1-850
LMSSA-20C100-1-900 ， LMSSA-20C200-1-900
LMSSA-20C100-1-950 ， LMSSA-20C200-1-950
LMSSA-20C100-1-1000 ， LMSSA-20C200-1-1000
LMSSA-20C100-1-1050 ， LMSSA-20C200-1-1050
LMSSA-20C100-1-1100 ， LMSSA-20C200-1-1100
LMSSA-20C100-1-1150 ， LMSSA-20C200-1-1150
LMSSA-20C100-1-1200 ， LMSSA-20C200-1-1200
LMSSA-20C100-1-1250 ， LMSSA-20C200-1-1250
LMSSA-20C100-1-1300 ， LMSSA-20C200-1-1300
LMSSA-20C100-1-1400 ， LMSSA-20C200-1-1400
LMSSA-20C100-1-1500 ， LMSSA-20C200-1-1500
LMSSA-20C100-1-1600 ， LMSSA-20C200-1-1600
LMSSA-20C100-1-1700 ， LMSSA-20C200-1-1700
LMSSA-20C100-1-1800 ， LMSSA-20C200-1-1800
LMSSA-20C100-1-1900 ， LMSSA-20C200-1-1900
LMSSA-20C100-1-2000 ， LMSSA-20C200-1-2000
LMSSA-20C100-1-2100 ， LMSSA-20C200-1-2100
LMSSA-20C100-1-2200 ， LMSSA-20C200-1-2200
LMSSA-20C100-1-2300 ， LMSSA-20C200-1-2300
LMSSA-20C100-1-2400 ， LMSSA-20C200-1-2400
LMSSA-20C100-1-2500 ， LMSSA-20C200-1-2500
LMSSA-20C100-1-2600 ，




200寬100推力-雙滑塊       200寬200推力-雙滑塊
LMSSA-20C100-2-100 ， LMSSA-20C200-2-100
LMSSA-20C100-2-150 ， LMSSA-20C200-2-150
LMSSA-20C100-2-200 ， LMSSA-20C200-2-200
LMSSA-20C100-2-250 ， LMSSA-20C200-2-250
LMSSA-20C100-2-300 ， LMSSA-20C200-2-300
LMSSA-20C100-2-350 ， LMSSA-20C200-2-350
LMSSA-20C100-2-400 ， LMSSA-20C200-2-400
LMSSA-20C100-2-450 ， LMSSA-20C200-2-450
LMSSA-20C100-2-500 ， LMSSA-20C200-2-500
LMSSA-20C100-2-550 ， LMSSA-20C200-2-550
LMSSA-20C100-2-600 ， LMSSA-20C200-2-600
LMSSA-20C100-2-650 ， LMSSA-20C200-2-650
LMSSA-20C100-2-700 ， LMSSA-20C200-2-700
LMSSA-20C100-2-750 ， LMSSA-20C200-2-750
LMSSA-20C100-2-800 ， LMSSA-20C200-2-800
LMSSA-20C100-2-850 ， LMSSA-20C200-2-850
LMSSA-20C100-2-900 ， LMSSA-20C200-2-900
LMSSA-20C100-2-950 ， LMSSA-20C200-2-950
LMSSA-20C100-2-1000 ， LMSSA-20C200-2-1000
LMSSA-20C100-2-1050 ， LMSSA-20C200-2-1050
LMSSA-20C100-2-1100 ， LMSSA-20C200-2-1100
LMSSA-20C100-2-1150 ， LMSSA-20C200-2-1150
LMSSA-20C100-2-1200 ， LMSSA-20C200-2-1200
LMSSA-20C100-2-1250 ， LMSSA-20C200-2-1250
LMSSA-20C100-2-1300 ， LMSSA-20C200-2-1300
LMSSA-20C100-2-1400 ， LMSSA-20C200-2-1400
LMSSA-20C100-2-1500 ， LMSSA-20C200-2-1500
LMSSA-20C100-2-1600 ， LMSSA-20C200-2-1600
LMSSA-20C100-2-1700 ， LMSSA-20C200-2-1700
LMSSA-20C100-2-1800 ， LMSSA-20C200-2-1800
LMSSA-20C100-2-1900 ， LMSSA-20C200-2-1900
LMSSA-20C100-2-2000 ， LMSSA-20C200-2-2000
LMSSA-20C100-2-2100 ，
LMSSA-20C100-2-2200 ，
LMSSA-20C100-2-2300 ，
