直線電機

直線電機源自于勞倫茲法則(Lorentz)，即利用電流(I)與磁場(B)的相互作用而產生推力(F)， 加上本身磁鐵排列與多動子的運用，可實現行程不受限制與單軸多動子的獨立運動，藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制

直線電機分：鐵心式直線電機，無鐵心式直線電機，棒狀電機



鐵心式直線電機
HIWIN 鐵心式直線電機，具無磨耗、零背隙、低頓力與低速度鏈波等特性，加上動子推力密度大。可應用于高加減速之點對點需求運動，例如：自動化設備、工具機、半導體設備、玻璃切割機、雷射加工機、PCB加工、SMT機臺、AOI光學檢測設備、主動式抑振平臺等。
最大速度 30 m/s
最大加速度 10G
0.1 m/s補償前的速度漣波2~3 ％
直驅(無旋轉運動的組件轉換直線運動)

與單軸工業機器人相比最高速度提升15倍，搭配復數動子
加工時間減少50%以上，∞UNLIMIT定子延伸銜接有效行程無限制
（內容是一樣的，下面分系列可照搬）

鐵心式直線電機系列：LMFC  LMSA  LMFA  LMSC

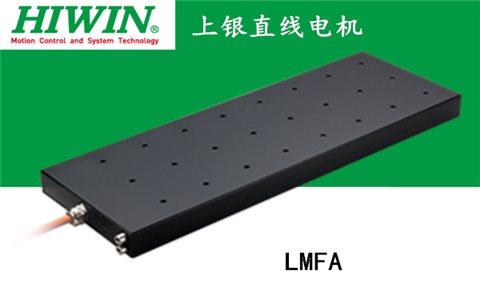

LMFA
HIWIN永磁同步線性馬達LMFA具有水冷系統，藉由特殊的電磁與散熱設計，此款馬達擁有超高推力密度，最大瞬間推力可達20.000N。此三相馬達是由鐵心構成的一次側（動子）與永久磁鐵構成的二次側（定子）組成。
動子可視情況使用復數個動子，定子數量可無限延長，馬達可移動的行程將不受限制。LMFA系列被廣泛應用于工具機產業，鐳射加工業，玻璃切割機及主動式
水冷設計-LMFA系列抑制平臺等。

水冷設計
超高推力密度
UL與CE認證
水冷連續推力范圍149N~7917N
瞬間推力范圍282N~20827N
安裝高度48.5mm,50.5mm,64.1mm.66.1mm

LMFA系列型號：LMFA01,LMFA01L,LMFA02,LMFA02L,LMFA03,LMFA03L,LMFA11,LMFA11L,LMFA12,LMFA12L,LMFA13,LMFA13L,LMFA14,LMFA14L,LMFA21,LMFA21L,LMFA22,LMFA22L,LMFA23,LMFA23L,LMFA24,LMFA24L,LMFA31,LMFA31L,LMFA32,LMFA32L,LMFA33,LMFA33L,LMFA34,LMFA34L,LMFA41,LMFA41L,LMFA42,LMFA42L,LMFA43,LMFA43L,LMFA44,LMFA44L,LMFA52,LMFA52L,LMFA53,LMFA53L,LMFA54,LMFA54L,LMFA62,LMFA62L,LMFA63,LMFA63L,LMFA64,LMFA64L,?
