直線電機

直線電機源自于勞倫茲法則(Lorentz)，即利用電流(I)與磁場(B)的相互作用而產生推力(F)， 加上本身磁鐵排列與多動子的運用，可實現行程不受限制與單軸多動子的獨立運動，藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制

直線電機分：鐵心式直線電機，無鐵心式直線電機，棒狀電機



鐵心式直線電機
HIWIN 鐵心式直線電機，具無磨耗、零背隙、低頓力與低速度鏈波等特性，加上動子推力密度大?？蓱?yīng)用于高加減速之點對點需求運動，例如：自動化設備、工具機、半導體設備、玻璃切割機、雷射加工機、PCB加工、SMT機臺、AOI光學檢測設備、主動式抑振平臺等。
最大速度 30 m/s
最大加速度 10G
0.1 m/s補償前的速度漣波2~3 ％
直驅(無旋轉運動的組件轉換直線運動)

與單軸工業機器人相比最高速度提升15倍，搭配復數動子
加工時間減少50%以上，∞UNLIMIT定子延伸銜接有效行程無限制
（內容是一樣的，下面分系列可照搬）

鐵心式直線電機系列：LMFC  LMSA  LMFA  LMSC

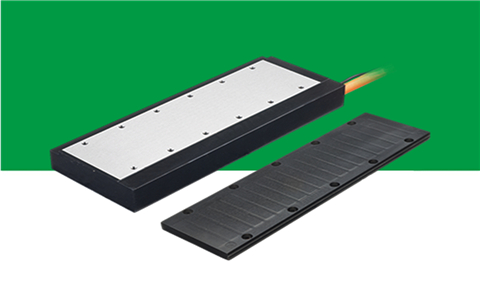

LMSA
HIWIN同步線性馬達LMSA是屬于線性驅動產品種推力較大的一型。它的特色在于高推力密度與低頓力。
此三相馬達是由鐵心構成的一次側（動子）與永久磁鐵構成的二次側（定子）組成。由于定子可無限延長，所以行程將不受限制。
省空間-LMSA系列
高動態影響
低安裝高度
UL與CE認證
連續推力范圍103N~1579N
瞬間推力范圍289N~4458N
安裝高度34mm.36mm

LMSA型號：LMSA11,LMSA11L,LMSA12,LMSA12L,LMSA13,LMSA13L,LMSA21,LMSA21(L),LMSA22,LMSA22(L),LMSA23,LMSA23L,LMSA24,LMSA24L,LMSA31,LMSA31L,
LMSA32,LMSA32L,LMSA33,LMSA33L,LMSA34,LMSA34L,LMSAC3，LMSAC3L，LMSAC5,LMSAC5L
